足元のホットカーペットを便利に改造!



新年あけましておめでとうございます。

本年もどうぞよろしくお願いいたします。



さて今回は、前回のブログで予告させて頂いた

便利グッズの作り方をご紹介させて頂きます。







■フットスイッチ付きホットカーペットの作り方!

※あくまでも参考程度にご覧頂ければ幸いです。※

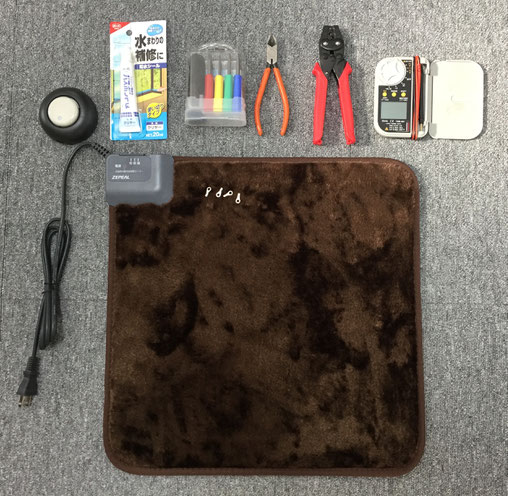

用意するもの

・お好きな足元用ホットカーペット

 【参考品】ZEPEAL ホットマット http://amzn.asia/gNWAAaJ

・フットスイッチ

 【参考品】Panasonic 10Aホットスイッチ http://amzn.asia/1DZziXa

・水回り補修用ボンド(コーキング材)

 【参考品】コニシ バスボンド http://amzn.asia/g46n9HD

・ドライバー

・ペンチ

・圧着ペンチ

・銅線用裸圧着端子(R形)

・カッター(撮影忘れ)

※テスターは画像にありますが、使用しませんでした…



作り方手順

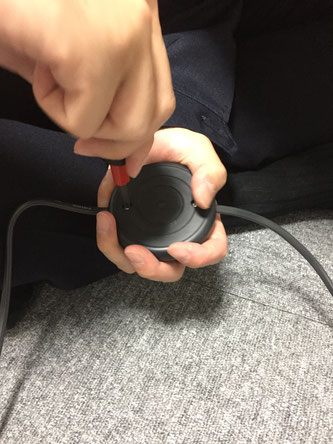

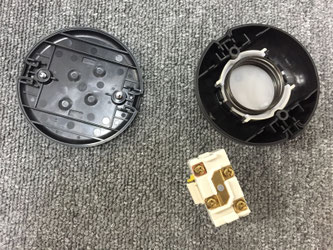

①フットスイッチのネジを外し、分解する。

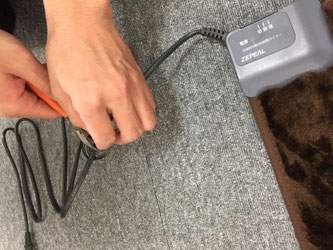

②フットスイッチをコードの上に置き、取り付けたい場所を決める。

③取り付け場所が決まったら、ペンチでコードを切断する。

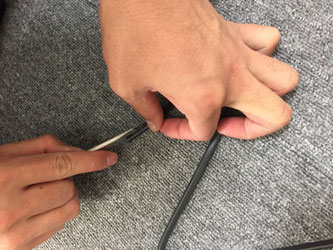

④切断した部分のコード(両端共)カッターで割く。

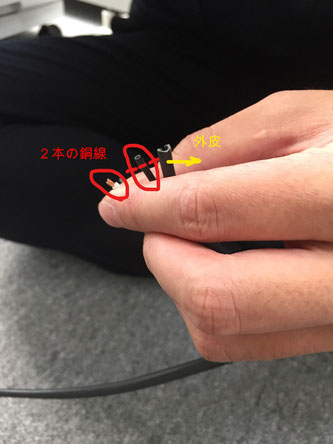

⑤裂くと2本の銅線が現れるので、銅線を覆っているそれぞれの被覆を、上から15mm程度カッターで切り込みを入れ、銅線をむき出しにする。銅線がむき出しになったら、銅線を軽くねじっておく。

【参考画像】

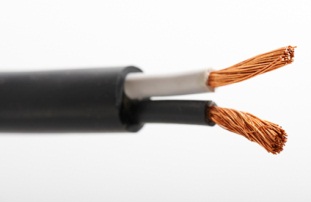

このように銅線をむき出しにし、軽くねじっておいてください。















出典:energy-navi.com

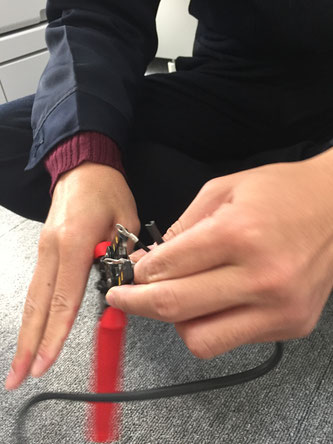

⑥圧着ペンチを使い、銅線に裸圧着端子をかしめていきます。

※写真の撮り方が悪く詳細が分かりづらいので、下記をご参考ください。(汗)



端子サイズの選び方
圧着工具の選び方

★詳しくはこちら

http://www.nichifu.co.jp/j/information/lecture01.html



出典:nichifu.co.jp


圧着位置のズレ





※端子の位置がずれないように注意。



 ★詳しくはこちら

http://fa-ubon.jp/tech/002_bell51_76-77.html











出典:fa-ubon.jp

⑦尚、このフットスイッチにはランプが付いているのですが、今回は不要なため切除してしまいます。

 (スイッチ【OFF】時にランプが点灯し、【OFF】でも微量の電流が流れるとのこと)

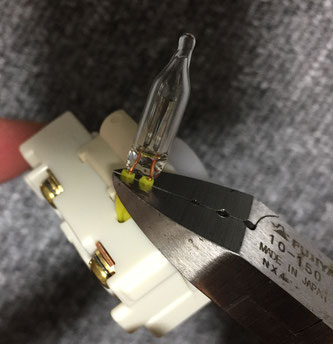

ペンチでランプの根本から切断し、

⑧シリコン補修材で残った部分をコーキングします。


⑨コーキング材が乾いたら、スイッチ裏のネジを外し、先程かしめた端子を挟んで再度ネジで固定します。

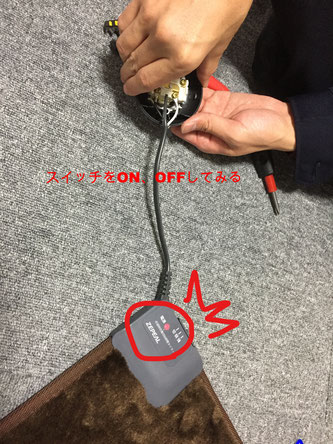

⑩ここで、スイッチを押してみて、本体の電源が入るかどうか動作確認を行います。

⑪うまく動作することが確認できたら、余った外皮の部分をペンチでカットし、

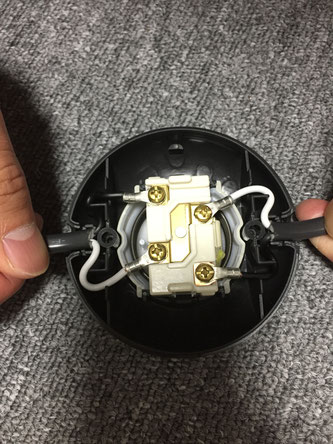

⑫スイッチからつながるコードが、筐体内部に沿うようきれいに配置させ、

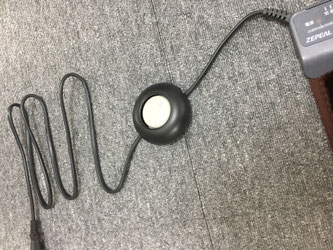

⑬スイッチ底の蓋をあわせ、ネジでとめれば完成です!

昨夜からまた寒波の影響で大分冷え込みが強まっておりますが、

少しでもご参考になればと、記事を投稿させて頂きました!
